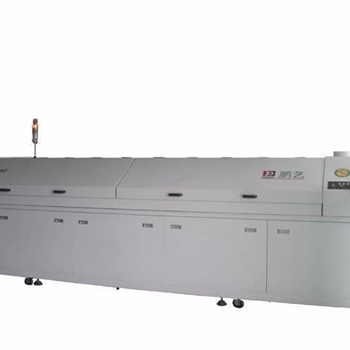

鹏艺双轨无铅回流焊机 PE-8820【性能优势】

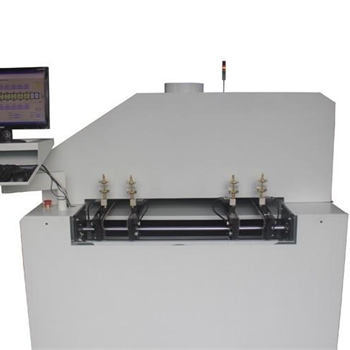

■ 双导轨独立运输使两种不同型号产品在双导轨上同时过回流焊,生产效率可提高两倍。
■ 为延长马达的使用寿命,我公司技术人员专业设计;使内部冷却循环对流,使马达周边温度降至到38℃左右。
■ 优质高温高速马达运风平稳,震动小,噪音低。
■ 专业风轮设计,风速稳定,有效地防止PCB板受热时风的均匀性,达到高的重复加热。
■ 各温区采用强制独立循环,独立PID控制,上下独立加热方式,使炉腔温度准确,均匀,热容量大;领先的加热方式, 解决了回流焊焊接时的死角难题.适合CSP、BGA、0201CHIP等电器元件的焊接。
■ 配备断电保护功能的在线UPS,保证断电后PCB板正常输出,不致损坏。
■ 独立控制的冷却系统,进口不锈钢制作,上下冷却对流,冷却后的曲线与焊接温度曲线成镜像。
■ 保温层采用优质硅酸铝保温材料,多层保温炉膛设计,炉体外衣表面温度比环境温度高5度左右,有效的降低了工作环境温度,保温效果好,升温快,从室温到工作温度≤20min; 特殊炉胆设计,耗电量达同行低。
双轨无铅回流焊机【回流焊结构特点】
■ 骨架采用40×80扁通制作,钢架结构合理,不易变形,焊接采用二保焊接,稳固坚实。整机设计合理、高效、节能、安全、环保 。

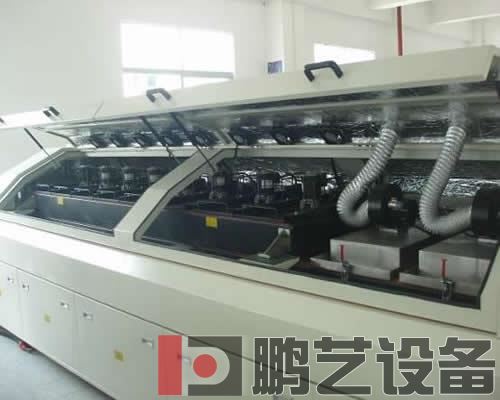

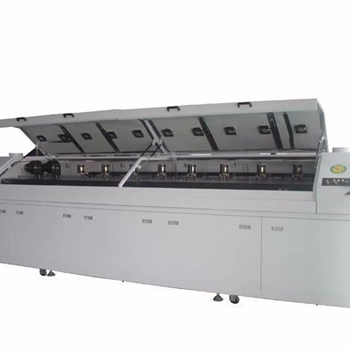

■ 炉膛打开更加方便,全自动电动顶升,安全棒支撑保护,安全可靠;加温模块采用分体式组合,性能稳定,拆卸维护方便快捷,更换发热丝更加方便;内部全部采用进口不锈钢板,数控加工而成,尺寸精准,做工精细,解除了传统回流焊内部脱漆,变形等不良情况。
■ 鹏艺生产的机械传动部分,精密机床加工而成,全自动宽窄调动,专用导轨,耐久不变形,并采用耐高温链条,自带全自动加油功能,在350℃的高温下行动自若,PCB板的传送方式采用无级变频变速,网链同步,稳定性极佳;不会出现传统回流焊的不良现象。

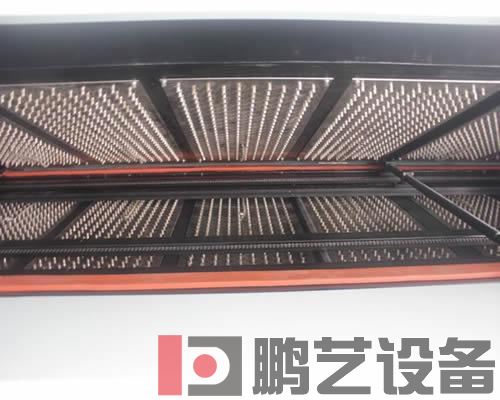

■ 整机采用热风微循环技术,热风从吹风孔吹出后经过炉膛边收风孔收回, PCB大量通过时,其每一块PCB上的温度曲线与仅一块板通过时的温度曲线永远一致,加热的重复精度极高,非常适合无铅工艺中工艺空间较小的特点。
■ 助焊剂自动回收系统独特,使大部分废气过滤或回收后返回炉内,减少了热量损失,同时使助焊剂回收更彻底,持久保持炉内清洁。

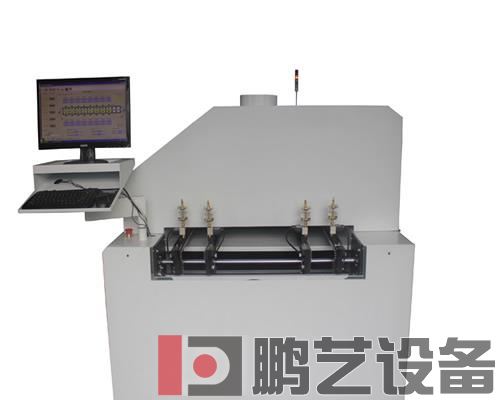

双轨无铅回流焊机【控制系统优势】■ Windows 视窗操作系统,中英文界面,操作简单易学;两种控制方式,电脑控制与紧急手动控制,西门子PLC可设定、修改、储存、温度及速度参数,分析曲线,具有安全保障功能。
■ PC机与PLC(单片机)通讯采用PC/PP协议,工作稳定,杜绝死机;
■ 强大的软件功能,对PCB板在线测温,并随时对数据曲线进行分析,储存和打印。
■自动监测,显示设备工作状态,利于随时监控设备。
输送机构:
双链轨调宽范围 | 50~300mm |
传送方式 | 4条链轨 |
输送方向 | 左→右右→左(可选) |
传输链条面高度 | 900±20 |
PCB限制高度 | 25mm |
运输速度 | 0~2000mm/min |
导轨 | 专用抗扭曲铝合金型材 |
链条伸缩量 | 小于3.5MM |
链条润滑 | 自动加油装置 |
链条张紧,调宽装置 | 链条自重张紧,手动调节宽窄 |
冷却系统:
冷却专用风机 | AC220V横流风扇 |
松香烟雾处理 | 进口离心风机焊接区后强行排出 |
冷却方式 | 加长型冷却区,分上下各2区双面冷却,出板温度最低可达到40℃以下。大流量横流扇抽风机,完全能满足无铅焊接4-8℃/S的冷却速率。 |
控制系统:
电源 | 3相380V |
启动功率/空载功率 | 95KW/16KW |
不间断电源 | UPS1000VA |
传送电机 | 220VAC单相90W |
运风马达 | 220/380VAC120W(高温长轴马达每分钟2800转) |
发热器 | 螺旋式3位一体化,台湾优质发热丝组,热交换快,寿命长,热利用率高. |
报警 | 超温报警、自动切断电源 |
控制主机 | 电脑 |
电脑操作系统 | 正版WindowsXP |
控制系统 | 西门子PLC可设定、修改、储存、温度及速度参数,分析曲线 |
